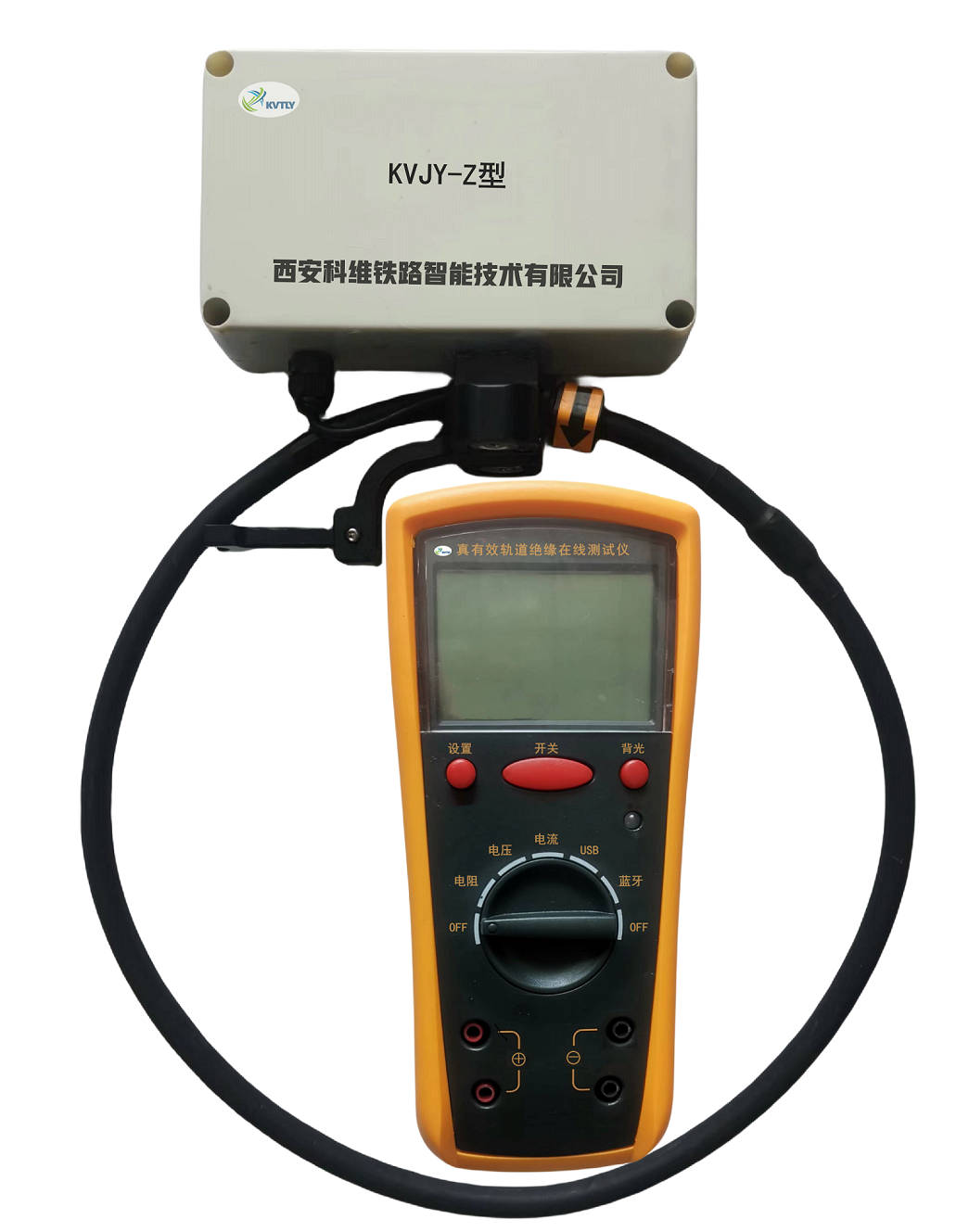

ZJY-KV型真有效值轨道绝缘在线测试仪

         本测试仪摒弃了上一代产品的设计缺陷,克服上一代产品对绝缘测量的不准确性。按照新的“JJF(CR)049-2022轨道绝缘测量仪校准规范”测量原理设计,摒除了大地电阻和表面电阻对测量结果的影响,测出真有效值轨道绝缘值。


      通过在被测轨道绝缘两端加入高频信号发生器产生的高频交流信号,并同时采集轨道绝缘两端的信号,通过测试仪内部的滤波处理电路,进行滤波变换分析,滤除牵引电流回流及轨道各种频率信号(如5Hz~3000Hz等),分离出能够表征绝缘电阻变化的有效信号分量来,通过分析高频交流信号在轨道绝缘上产生的阻抗,并直接显示出绝缘真有效电阻值。

技术指标:

1、周围空气温度:-30℃~+80℃

2、周围空气相对湿度:不大于80%(+25℃)

3、测量范围0~120Ω  电阻测量误差:-5%;120~200Ω  电阻测量误差:±10%

4、输入阻抗:>200KΩ

5、电阻显示分辨率:0~10Ω为0.01Ω;10~200为0.1Ω
